事情原理

　　蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭或调理介质流量的一种阀门
。蝶阀不但结构简朴、体积小、重量轻、质料耗用省、装置尺寸小、驱动力矩小、操作轻盈、迅速
，并且还可以同时具有优异的流量调理功效和关闭密封特征
，是近十几年来生长最快的阀门品种之一
。蝶阀的使用很是普遍
。其使用的品种和数目仍在继续扩大
，并向高温、高压、大口径、高密封性、长寿命、优良的调理特征
，以及一阀多功效生长
。其可靠性及其他性能指标均抵达较高水平
。

　　随着防化学侵蚀的合成橡胶在蝶阀上的应用
，蝶阀的性能得以提高
。由于合成橡胶具有耐侵蚀、抗冲蚀、尺寸稳固、回弹性好、易于成形、本钱低廉等特点
，并可以凭证差别的使用要求选择差别性能的合成橡胶
，以知足蝶阀的使用工况条件
。

　　由于聚四氟乙烯(PTFE)具有耐侵蚀性强、性能稳固、不易老化、摩擦系数低、易于成形、尺寸稳固
，并且可以通过填充、添加适当的质料改善其综合性能
，获得强度更好、摩擦系数更低的蝶阀密封质料
，战胜了合成橡胶的局限性
，因而以聚四氟乙烯为代表的高分子聚合质料及其填充改性子料
，在蝶阀上获得了普遍的应用
，从而使蝶阀的性能获得进一步的提高
，制造出了温度、压力规模更广
，密封性能可靠
，使用寿命更长的蝶阀
。

　　为了知足崎岖温度、强冲蚀、长寿命等工业应用的使用要求
，金属密封蝶阀获得了很大的生长
。随着耐高温、耐低温、耐强侵蚀、耐强冲蚀、高强度合金质料在蝶阀中的应用
，使金属密封蝶阀在崎岖温度、强冲蚀、长寿命等工业领域获得了普遍的应用
，泛起了大口径(9~750mm)、高压力(42.0MPa)、宽温度规模(-196~606℃)的蝶阀
，从而使蝶阀的手艺抵达一个全新的水平
。

　　蝶阀在完全开启时
，具有较小的流阻
。当开启在约莫15°~70°之间时
，又能举行迅速的流量控制
，因而在大口径的调理领域
，蝶阀的应用很是普遍
。

　　由于蝶阀蝶板的运动带有擦拭性
，故大大都的蝶阀可用于带悬浮固体颗粒的介质
。依据密封件的强度
，也可用于粉状和颗粒状介质
。

　　蝶阀适用于流量调理
。由于蝶阀在管中的压力损失较量大
，约莫是闸阀的三倍
，因此在选择蝶阀时
，应充分思量管路系统受压力损失的影响
，还应思量关闭时蝶板遭受管路介质压力的强度
。别的
，还必需思量在高温下弹性阀座质料所遭受事情温度的限制
。

　　蝶阀的结构长度和总体高度较小
，开启和关闭速率较快
，且具有优异的流体控制特征
。蝶阀的结构原理最适合于制作大口径阀门
。当要求蝶阀作控制流量使用时
，最主要的是准确选择蝶阀的规格和类型
，使之能适外地、有用地事情
。

　　通常
，在节约、调理控制与泥浆介质中
，要求结构长度短、启闭速率快、低压阻止(压差小)
，推荐选用蝶阀
。在双位调理、缩径的通道、低噪声、有气穴和汽化征象、向大气少量渗漏、具有磨蚀性介质时
，可选用蝶阀
。在特殊工况条件下节约调理
，或要求密封严酷、磨损严重、低温(深冷)等工况条件下
。

结构

　　主要由阀体、阀杆、蝶板和密封圈组成
。阀体呈圆筒形
，轴向长度短
，内置蝶板
。

特点

　　1、蝶阀具有结构简朴、体积小、重量轻、质料耗用省
，装置尺寸小
，开关迅速、90°往复回转
，驱动力矩小等特点
，用于截断、接通、调理管路中的介质
，具有优异的流体控制特征和关闭密封性能
。

　　2、蝶阀可以运送泥浆
，在管道口积贮液体最少
。 低压下
，可以实现优异的密封
。 调理性能好
。

　　3、蝶板的流线型设计
，使流体阻力损失小
，可谓是一种节能型产品
。

　　4、阀杆为通杆结构
，经由调质处置惩罚
，有优异的综协力学性能和抗侵蚀性
，抗擦伤性
。蝶阀启闭时阀杆只作旋转运动而不作升降运行
，阀杆的填料不易破损
，密封可靠
。与蝶板锥销牢靠
，外伸端为防冲出型设计
，以免在阀杆与蝶板毗连处意外断裂时阀杆崩出
。

　　5、 毗连方法有贝斯特毗连、对夹毗连、对焊毗连及凸耳对夹毗连
。

　　驱动形式有手动、蜗轮传动、电动、 气动、液动、电液联动等执行机构
，可实现远距离控制和自动化操作
。

优点

　　1、启闭利便迅速、省力、流体阻力小
，可以经常操作
。

　　2、结构简朴
，形状尺寸小
，结构长度短
，体积小
，重量轻
，适用于大口径的阀门
。

　　3、可以运送泥浆
，在管道口积贮液体最少
。

　　4、低压下
，可以实现优异的密封
。

　　5、调理性能好
。

　　6、全开时阀座通道有用流通面积较大
，流体阻力较小
。

　　7、启闭力矩较小
，由于转轴两侧蝶板受介质作用基内情等
，而爆发转矩的偏向相反
，因而启闭较省力
。

　　8、密封面质料一样平常接纳橡胶、塑料、故低压密封性能好
。

　　9、装置利便
。

　　10、操作无邪省力
，可选择手动、电动、气动、液压方法
。

弱点

　　1、使用压力和事情温度规模小
。

　　2、密封性较差
。

　　蝶阀按结构形式可分为偏置板式、笔直板式、斜板式和杠杆式
。

　　按密封形式可软密封型和硬密封型两种
。软密封型一样平常接纳橡胶环密封
，硬密封型通常接纳金属环密封
。

　　按毗连型式可分为贝斯特毗连和对夹式毗连;按传动方法可分为手动、齿轮传动、气动、液动和电动几种
。

主要分类

按驱动方法分

　　(1)电动蝶阀

　　(2)气动蝶阀

　　(3)液动蝶阀

　　(4)手动蝶阀

按结构形式分：

　　(1)中心密封蝶阀

　　(2)单偏心密封蝶阀

　　(3)双偏心密封蝶阀

　　(4)三偏心密封蝶阀

密封面材质分：

　　(1)软密封蝶阀
。

　　1)密封副由非金属软质质料对非金属软质质料组成
。

　　2)密封副由金属硬质质料对非金属软质质料组成
。

　　(2)金属硬密封蝶阀
。密封副由金属硬质质料对金属硬质质料组成
。

按密封形式分：

　　(1)强制密封蝶阀
。

　　1)弹性密封蝶阀：密封比压由阀门关闭时阀板挤压阀座
，阀座或阀板的弹性爆发
。

　　2)外加转矩密封蝶阀：密封比压由外加于阀门轴上的转矩爆发
。

　　(2)充压密封蝶阀：密封比压由阀座或阀板上的弹件密封元件充压爆发
。

　　(3)自动密封蝶阀：密封比压由介质压力自动爆发
。

按事情压力分：

　　(1)真空蝶阀
。事情压力低于标堆大气压的蝶阀
。

　　(2)低压蝶阀
。公称压力PN<1.6MPa的蝶阀
。

　　(3)中压蝶阀
。公称压力PN为2.5--6.4MPa的蝶阀
。

　　(4)高压蝶阀
。公称压力PN为10.0--80.0MPa的蝶阀
。

　　(5)超高压蝶阀
。公称压力PN>100MPa的蝶阀
。

按事情温度分：

　　(1)高温
。t>450 °C的蝶阀
。

　　(2)中温蝶阀
。120 C

　　(3)常温蝶阀
。一40C

　　(4)低温蝶阀
。一100

　　(5)超低温蝶阀
。t<一100 °C的蝶阀
。

按毗连方法分：

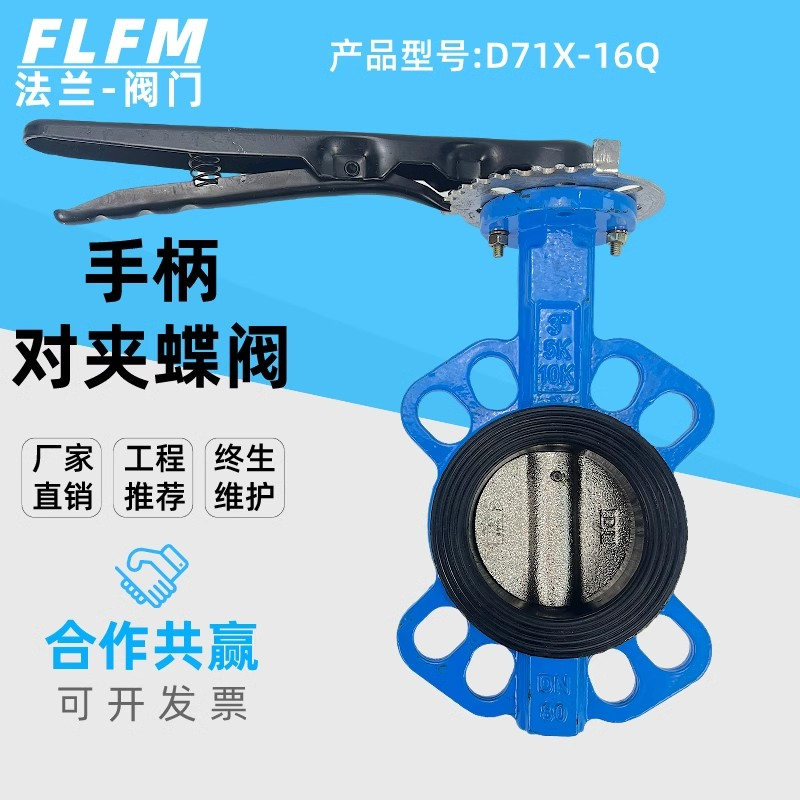

　　1、对夹式蝶阀

　　对夹式蝶阀的蝶板装置于管道的直径偏向
。阀门则呈全开状态
。

　　对夹式蝶阀结构简朴、体积小、重量轻
。蝶阀有弹性密封和金属密封两种密封型式
。弹性密封阀门
，密封圈可以镶嵌在阀体上或附在蝶板周边
。

　　2、贝斯特式蝶阀

　　贝斯特式蝶阀为笔直板式结构
，阀杆为整体式金属硬密封阀门的密封圈

　　为柔性石墨板与不锈钢板复合式结构
，装置在阀体上
，蝶板密封面堆焊不锈钢
。软密封阀门的密封圈为丁腈橡胶材质
，是装置在蝶板上的
。

　　3、凸耳式蝶阀

　　4、焊接式蝶阀

　　焊接式蝶阀是一种非密闭型蝶阀
，普遍适用于建材、冶金、矿山、电力等生产历程中介质温度≤300℃公称压力为0.1Mpa的管道上
，用以连通、启闭或调理介质量
。

　　电动调理蝶阀属于电动阀门和电动调理阀中的一个品种
。毗连方法主要有：贝斯特式和对夹式
，是工业自动化控制领域中的主要执行单位
。电动调理蝶阀装置要点两大剖析：装置位置、高度、收支口偏向必需切合设计要求
，注重介质流动的偏向应与阀体所标箭头偏向一致
，毗连应牢靠细密
。电动调理蝶阀装置前必需举行外观检查
，阀门的铭牌应切合现行国家标准《通用阀门标记》GB12220的划定
。关于事情压力大于1.0MPa及在主干管上起到切断作用的阀门
，装置前应举行强度和严密性能试验
。及格后方准使用
。强度试验时
，试验压力为公称压力的1.5倍
，一连时间不少于5min
，阀门壳体、填料应无渗漏为及格
。电动调理蝶阀按结构形式可分为偏置板式、笔直板式、斜板式和杠杆式;按密封形式可分为软密封型和硬密封型两种;软密封型一样平常接纳橡胶环密封
，硬密封型通常接纳金属环密封
。

功效用途

　　蝶阀全开到全关通常是小于90°
，蝶阀和蝶杆自己没有自锁能力
，为了蝶板的定位
，要在阀杆上加装蜗轮减速器
。接纳蜗轮减速器
，不但可以使蝶板具有自锁能力
，使蝶板阻止在恣意位置上
，还能改善阀门的操作性能
。工业专用蝶阀的特点：能耐高温
，适用压力规模也较高
，阀门公称通径大
，阀体接纳碳钢制造
，阀板的密封圈接纳金属环取代橡胶环
。大型高温蝶阀接纳钢板焊接制造
，主要用于高温介质的烟风道和煤气管道
。
