球阀特点

1、气动三通球阀、三通球阀在结构上接纳一体化结构，4面阀座的密封型式，贝斯特联接少，可靠性高，设计实现了轻量化
2、三通球阀使用寿命长，流通能力大，阻力小。
3、三通球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源爆发故障时，球阀将处于控制系统要求的状态
球阀和闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来抵达开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分派和改变介质的流动偏向。球阀是被普遍接纳的一种新型阀门。

优点及维护

具有优点

1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简朴、体积小、重量轻。
3． 细密可靠、密封性好，在真空系统中也已普遍使用。
4． 操作利便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修利便，球阀结构简朴，密封圈一样平常都是运动的，拆卸替换都较量利便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用规模广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
高平台球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分派介质与改变介质的流向。

维护事项

1.要留有阀柄旋转的位置。
2. 不可用作节约。
3带传念头构的球阀应直立装置。
三通球阀的事情原理是靠旋转阀恋来使阀门流通或闭塞。球阀开关轻盈，体积小，可以做成很大口径，密封可靠，结构 简朴，维修利便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业获得普遍的应用。
三通球阀在管路中主要用来做切断、分派和改变介质的流动偏向。
三通球阀是一种较量新型的球阀种别，它有着自身结构所独吞的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调理和严亲近断。普遍适用于石油、化工、都会给排水等要求严酷切断的工况。

事情方法

L型流道的三通4面阀座球阀，接纳2面阀座。主要用于流路的换向。
T型流道的三通4面阀座球阀，接纳4面阀座，受力平衡，包管闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开放。

事情原理

A、开启历程
1在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
2当逆时针转下手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体最先无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
B、关闭历程
1关闭时，顺时针旋转手轮，阀杆最先下降并使球体脱离阀座最先旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3 快要关闭时，球体已在与阀座无接触的情形下旋转了90°。
4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向榨取球体，使其细密地压在阀座上，抵达完全密封。

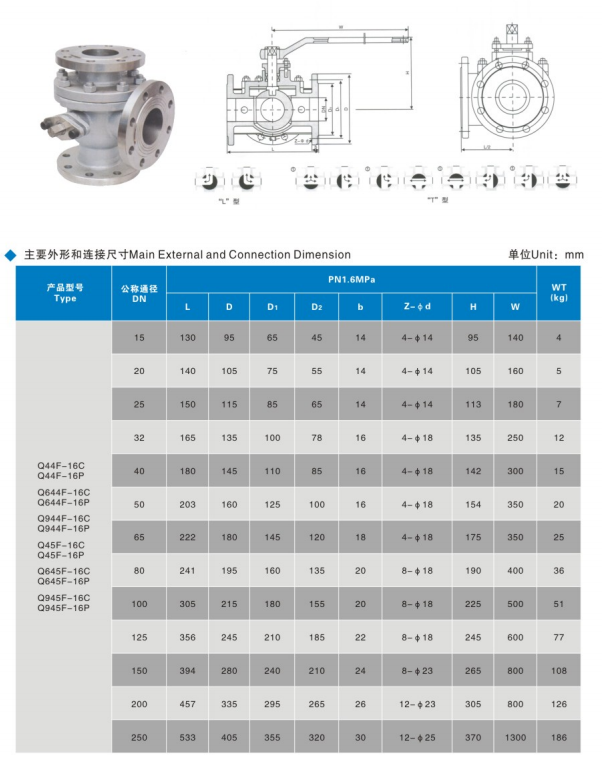

结构示意图
