简介

旋塞阀是一种快速开关的直通阀
，由于旋密封面之间运动带有擦拭作用
，而在全开时可完全避免与流动介质的接触
，故它通常也能用于带悬浮颗粒的介质。它的另一个主要特征是它易于顺应多通道结构
，以致一个阀可以获得两个、三个
，甚至四个差别的流道。这样可以简化管道系统的设计、镌汰阀门用量以及装备中需要的一些毗连配件。

事情原理

用带通孔的塞体作为启闭件的阀门。塞体随阀杆转动
，以实现启闭行动。小型无填料的旋塞阀又称为“考克”。旋塞阀的塞体多为圆锥体（也有圆柱体）
，与阀体的圆锥孔面配合组成密封副。旋塞阀是使用最早的一种阀门
，结构简朴、开关迅速、流体阻力小。通俗旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封
，以是密封性较差
，启闭力大
，容易磨损
，通常只能用于低压（不高于1兆帕）和小口径（小于100毫米）的场合。

分类

按结构形式可分为紧定式旋塞阀、自封式旋塞阀、旋塞阀和注油式旋塞阀四种。按通道形式分
，可分为直通式旋塞阀、三通式旋塞阀和四通式旋塞阀三种Ｉ杏锌ㄌ资叫。
旋塞阀按用途分类包括：软密封旋塞阀
，油润滑硬密封旋塞阀
，提升式旋塞阀
，三通和四通式旋塞阀。

软密封

软密封旋塞阀常用于侵蚀性、剧毒及高危害介质等苛刻情形
，严酷禁走漏的场合
，以及阀门质料不会对介质形成污染的场合。阀体可凭证事情介质选用碳钢、合金钢及不锈钢质料。

油润滑硬密封

油润滑硬密封旋塞阀可分为通例油润滑旋塞阀和压力平衡式旋塞阀。特制的润滑脂从塞体顶部注入阀体锥孔与塞体之间
，形成油膜以减小阀门启闭力矩
，提高密封性和使用寿命。其事情压力可达64MPa
，最高事情温度可达325度
，最大口径可达600mm。

提升式

提升式旋塞阀有多种结构形式
， ^[4]提升式旋塞阀按密封面的质料分为软密封和硬密封两种。其基来源理时为开启时使旋塞上升
，旋塞再转动90度到阀门全开历程能镌汰与阀体密封面的摩擦力；关闭阀门时使旋塞转动90度至关闭位置后再下降与阀体密封面接触抵达密封。

三通和四通式

三通和四通式旋塞阀适用于沪工装置中
，改变介质流动偏向或举行介质分派的场合。凭证使用工况的要求
，可选择软密封衬套或软密封
，硬密封提升式旋塞阀。

优点

1、旋塞阀用于经常操作
，启闭迅速、轻盈。
2、旋塞阀流体阻力小。
3、旋塞阀结构简朴
，相对体积小
，重量轻
，便于维修。
4、密封性能好。
5、不受装置偏向的限制
，介质的流向可恣意。
6、无振动
，噪声小。

装置维护

在装置旋塞阀时
，为了避免损坏旋塞阀
，并包管充分验展旋塞阀的事情性能
，应注重如下四点内容：
1.要确保阀门处于开启状态。先对管道加热。尽可能多的将热从管道转达到旋塞阀。阻止延伸旋塞阀自己的加热时间。
2.使用纱布或钢丝刷扫除管道和切割部位
，使其金属外貌发光发亮。建议不要使用钢丝绒。
3.先沿着笔直偏向切割管道
，并修整、去除毛刺
，丈量管径。
4.在管道的外面和焊接罩的内部涂上焊剂
，焊剂必需完全笼罩焊接外貌。请有控制地使用焊剂。

选用原则

凭证旋塞阀的结构特点和设计上所能抵达的功效
，可以按下列原则选用。
①用于分派介质和改变介质流动偏向
，其事情温度不高于300℃
，公称压力PN≤1.6MPa、公称通径不大于300mm
，建议选用多通路旋塞阀。
②牛奶、果汁、啤酒等食物企业业及制药厂等的装备和管道上
，建议选用奥氏体不锈钢制的
，紧定式圆锥形旋塞阀。
③油田开采、自然气田开采、管道运送的支管、精炼和清洁装备中
，公称压力级不大于Class300、公称通径不大于300mm
，建议选用油封式圆锥形旋塞阀。
④油田开采、自然气开采、管道运送的支管、精炼和清洁装备中
，公称压力级不大于Class7500、公称通径不大于900mm、事情温度不高于340℃
，建议选用油封式圆锥形旋塞阀。
⑤在大型化学工业中
，含有侵蚀性介质的管道和装备中
，要求开启或关闭速率较快的场合
，关于以硝酸为基的介质可选用聚四氟乙烯套筒密封圆锥形旋塞阀；关于以醋酸为基的介质
，可选用Crl8Nil 2M02Ti不锈钢镶聚四氟乙烯套筒密封圆锥形旋塞阀。
⑥在煤气、自然气、暖通系统的管道中和装备上
，公称通径不大于200nm
，宜选用填料式圆锥形旋塞阀。

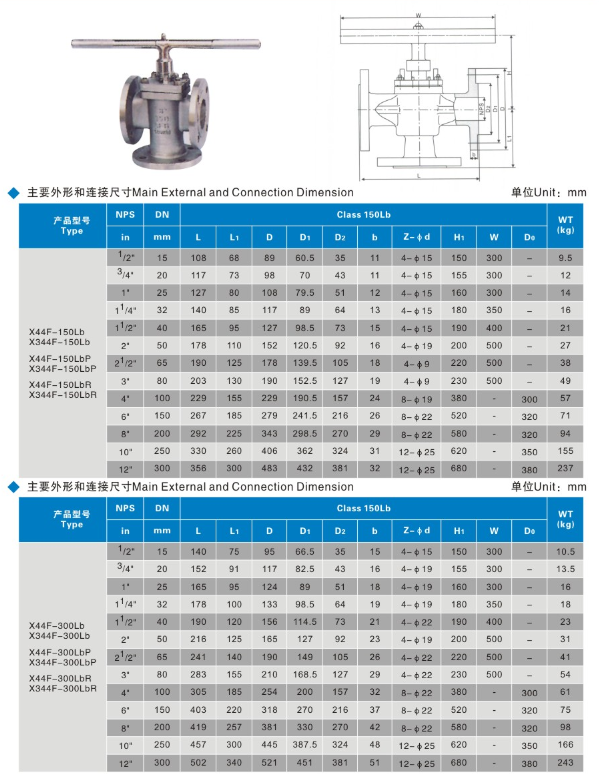

结构示意图
